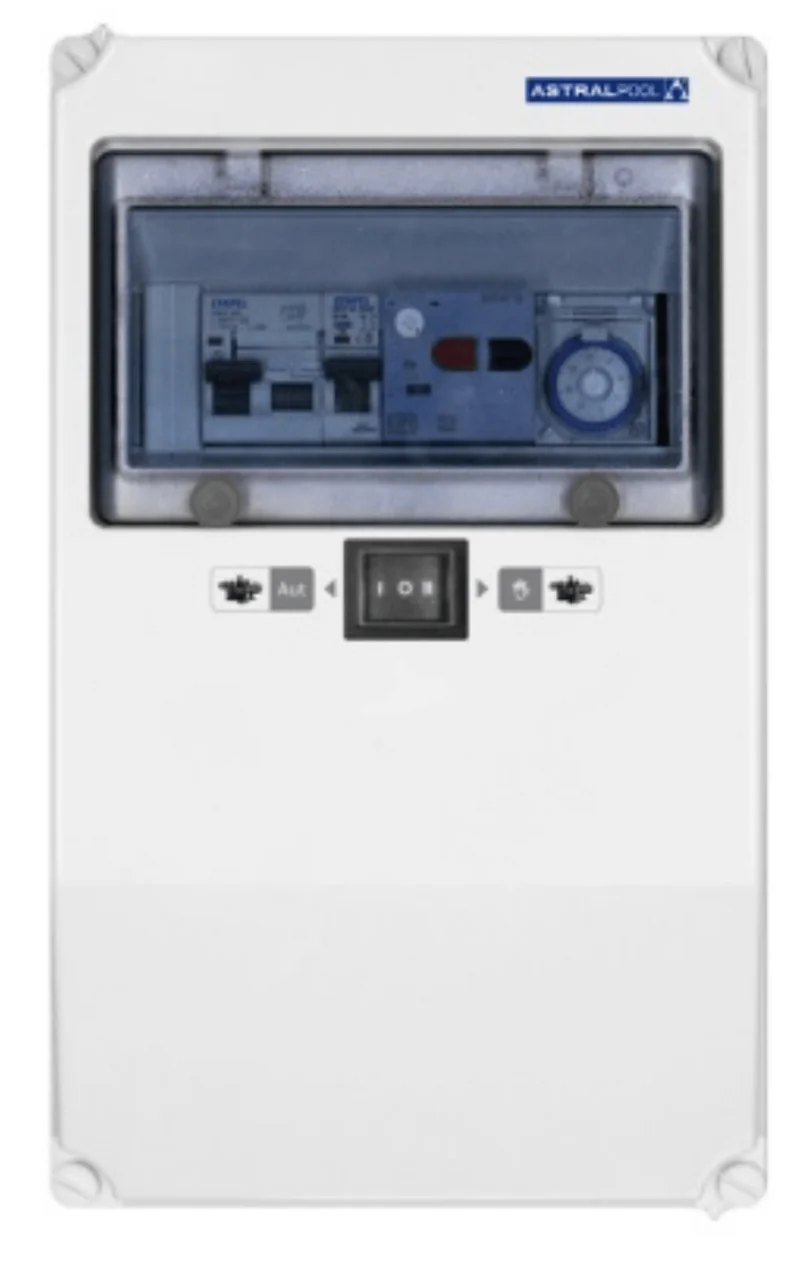

Armario para protecção TRIFASICO com transformador de 100VA e diferencial - Quadro Electrico

Proteção magnetotérmico (1,6 até 10A) contactor, relógio de programação 24h. 3 posições: Auto/0/Manual. 400v 16A. Saída protegida e controlada para projetor subaquático (transformador 12V, 100VA) .A alimentação ao armário só pode ser trifásica (3P+W+T).

Tipos de Quadro Eléctrico

Tipo	Corrente Gama	MONOFASICO	TRIFASICO
A	1,6A - 2,5A	1/4CV	3/4CV - 1CV
B	2,5A - 4A	1/2CV	1,5CV - 2CV
C	4A - 6,3A	3/4CV - 1CV	3CV
D	6,3A - 10A	1,5CV	4CV

DESCRIÇÃO:

Proteção IP-65. Cristal transparente com fecho e chave. O circuito de comando em todos os modelos é de 230VAC consoante o modelo escolhido, a alimentação aos armários pode ser, pelo menos, uma das seguintes:

• monofásica: 220/240V (P+N+t) 50Hz/60Hz
• trifásica: 380/415V (3P+N+t) 50Hz/60Hz

Relógio de controlo 24H com passos de programação cada 1/4/hora (ou seja, o relógio é programável em passos de 15 minutos). Ligação para controlo remoto da bomba (run/stop, ...) para equipamento auxiliar (detector frio, nível controlo...). Todos os produtos fornecem-se com:

• Esquema eléctrico
• Diagrama de ligação
• Instruções de utilização
• Certificado de conformidade CE
• Junta para cada entrada e saída de cabo.
• Parafusos e buchas (4) para instalação na parede.

Dependendo da corrente nominal da bomba de filtração deve seleccionar-se o tipo de armário.
