Caudalímetro para Smarlink - WEATHERMATIC

• Porca de retenção roscada facilita a manutenção numa caixa de válvulas
• O tê de montagem moldado proporciona medições consistentes e um melhor desempenho.
• Quatro hélices leves de lâmina é suficientemente sensível para medir caudais mais baixos
• Eletrónica inteligente capaz de filtrar melhor o sinal
• Acessível o suficiente para instalar em quase todos os sistemas novos e antigos

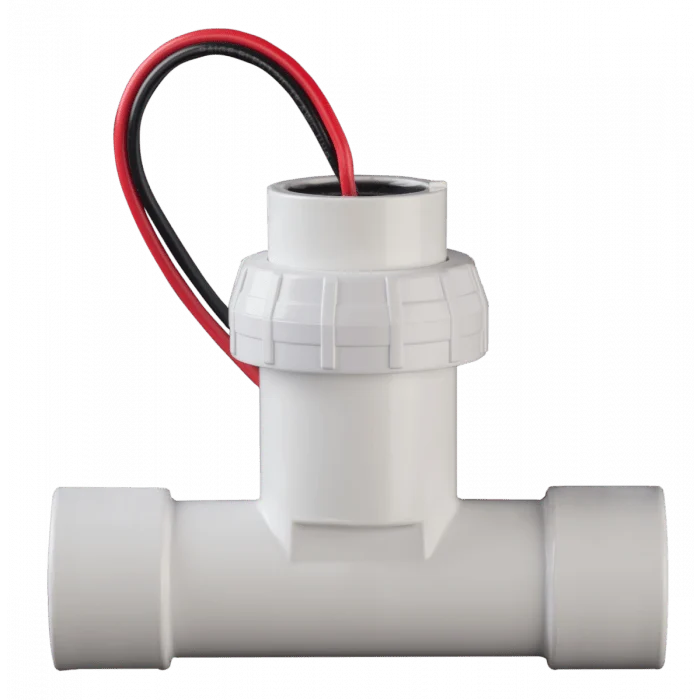

Sensor de fluxo em T do tipo escorregamento

FAIXA DE FLUXO

• 0,25 a 15 FPS

CLASSIFICAÇÃO DE PRESSÃO

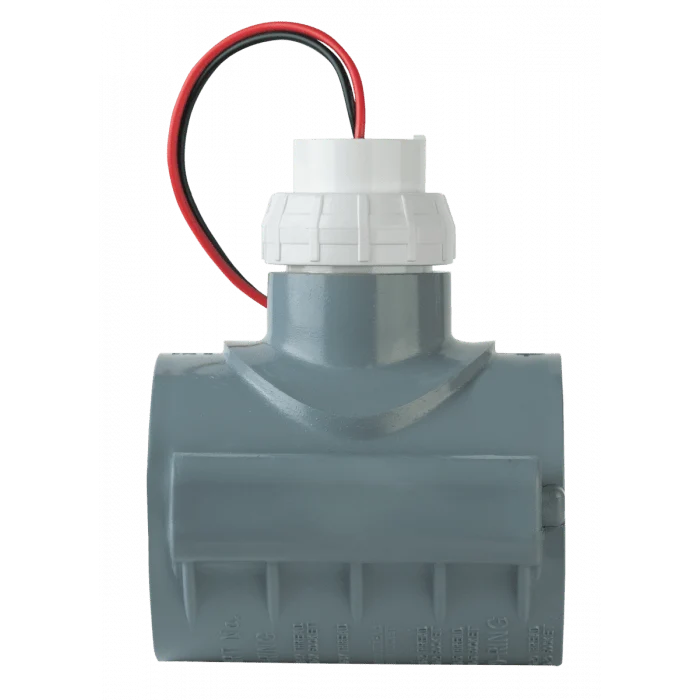

• 240 PSI Pressão máxima de trabalho Sensor de fluxo em T do tipo sela

FAIXA DE FLUXO

• 3″ selim: 6 a 300 gpm 4″ selim: 10 a 480 gpm 6″ selim: 45 a 1100 gpm

CLASSIFICAÇÃO DE PRESSÃO

• 150 psi @ 90°F

MATERIAIS PROFISSIONAIS

• Impulsor - HDPE (Polietileno de Alta Densidade)
• Eixo - Carboneto de Tungsténio
• O-ring - Buna-N
• Sela, Caixa do Sensor, Porca de Retenção - Tipo 1 PVC

GAMA DE TEMPERATURAS

• 32° F a 140° F (0° a 60° C)

SINAL DE SAÍDA

• Gama de frequências: 0,3 Hz a 200 Hz Pulso de saída: 5 ms +/-25%

DESEMPENHO DO TRANSDUTOR

• Corrente quieta: 600 uA@8 VDC a 35 VDC no máximo.
• Tensão quieta: (VHigh)= Tensão de alimentação - (600uA X Impedância de alimentação)
• Sobre o Estado: (VLow)= Máx. 1,2 VDC@50mA limite de corrente, (10Ω +0,7VDC)

CABO ELÉCTRICO

• 2condutores de cobre sólido de um condutor U.L. #18 AWG com isolamento de enterramento direto
• Comprimento do chumbo: 48 polegadas
• A cablagem pode ser estendida até 2.000 pés com cabo blindado de par trançado e enterrado diretamente Sensor de fluxo em T do tipo roscado de latão

FAIXA DE FLUXO

• 0,50 a 15 FPS 3 a 90 GPM (11 a 340 LPM)

CLASSIFICAÇÃO DE PRESSÃO

• 250 PSI Pressão máxima de trabalho

MATERIAIS PROFISSIONAIS

• Impulsor - HDPE (Polietileno de Alta Densidade)
• Tee de Montagem & Porca de Retenção - Liga de Bronze sem chumbo C89833 Federalloy I-836
• Eixo - Carboneto de Tungsténio
• O-ring - Buna-N
• Inserção de sensor - Tipo 1 PVC

GAMA DE TEMPERATURAS

• 32°F a 140° F (0° a 60° C)

SINAL DE SAÍDA

• Gama de frequências: 0,3 Hz a 200 Hz

DESEMPENHO DO TRANSDUTOR

• Corrente quieta: 120 uA@8 VDC a 35 VDC no máximo.
• Fora do Estado: (VHigh)= Tensão de alimentação - (120uA X Resistência da fonte) Sobre o Estado: (VLow)= Máx. 0,85 Volts@50mA, (10Ω +0,7VDC)

CABO ELÉCTRICO

• A versão standard da eletrónica -001 está equipada com 2 cabos de cobre sólido de condutor único #18 AWG com isolamento de enterramento direto. Comprimento do chumbo 48 polegadas.
• A cablagem pode ser estendida até 2.000 pés com cabo blindado de par trançado, com enterramento direto
