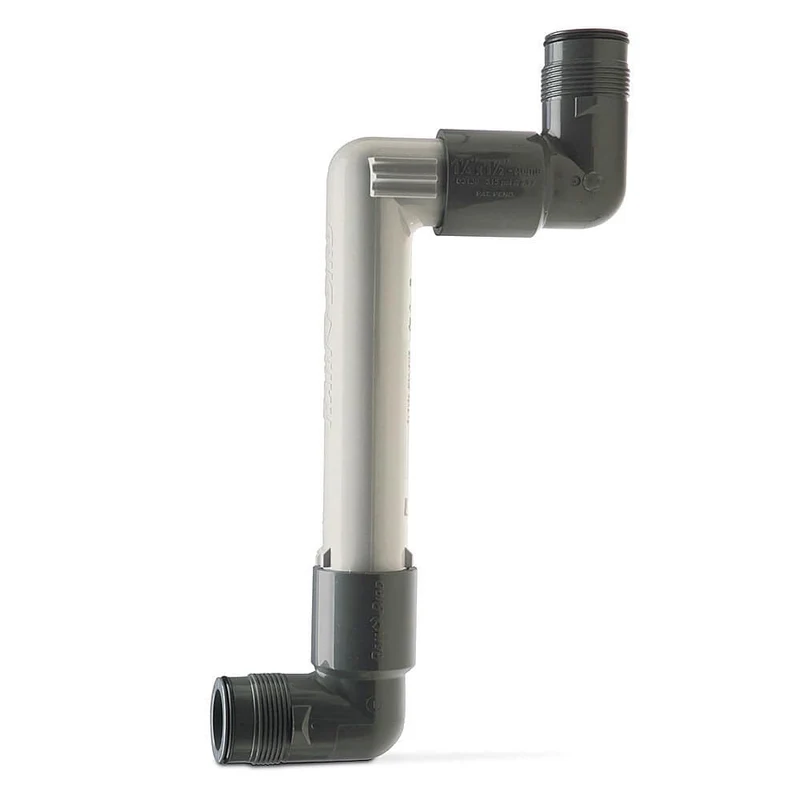

Juntas articuladas

As juntas articuladas Rain Bird são concebidas para proporcionar o desempenho que espera obter enquanto poupa dinheiro com as suas características de caudal superior e excelente integridade estrutural. Disponíveis numa vasta gama de configurações, as juntas articuladas Rain Bird® constituem o complemento perfeito para os nossos rotores da série para golfe.

Funcionalidades
Características de fluxo superiores

• Um projeto inovador de cotovelo inclinado reduz a perda de pressão em até 50 por cento em relação a outras articulações oscilantes.

Excelente Integridade Estrutural

• Reduz os custos associados a falhas relacionadas à fadiga.

Proteção dupla O-ring

• Oferece uma melhor vedação para garantir que as juntas sejam mantidas limpas e possam ser reposicionadas facilmente.

Tomada ACME modificada

• Melhora a segurança ao perder o engate do selo antes de perder o engate da rosca durante a remoção do rotor.

Codificação de cores e marcações de tamanhos distintos

• Reduza os custos eliminando erros e melhorando a eficiência da instalação com a identificação rápida do tamanho no local de trabalho.

Entradas rosqueadas de grandes dimensões

• Facilite o aperto manual e as instalações cegas (subaquáticas). Isso também reduz o risco de danos potenciais causados pelo aperto excessivo com uma chave inglesa.

TAMBÉM DISPONÍVEL: Adaptadores NPT e BSP ACME

• Se você atualmente tem juntas articuladas NPT ou BSP, agora pode aproveitar os benefícios dos rotores roscados ACME utilizando um lado Rain Bird NPT ‑ ACME ou BSP ‑ ACME do adaptador. Apenas aparafuse o adaptador na entrada da caixa ACME e, em seguida, aparafuse o rotor com o adaptador na junta giratória NPT ou BSP até que esteja firme.
• Disponível para juntas giratórias de 1 ", 1¼" e 1½ ", o adaptador adiciona apenas cerca de 1 3/8" à altura instalada do rotor e é classificado nas mesmas pressões operacionais das juntas giratórias Rain Bird.

Configuração Triple-Top

• Uma configuração de saída de topo triplo disponível permite ajustes mais fáceis quando a altura do gramado muda ou os rotores assentam. Ele também fornece maior flexibilidade na configuração do rotor para o grau.

Especificações

Diâmetro:

• 1 "(2,5 cm), 1¼" (3,2 cm) e 1½ "(3,8 cm)

Comprimentos dos braços de condutor:

• 8 "(20,3 cm), 12" (30,5 cm) e 18 "(45,7 cm)

Tipo de entrada:

• NPT, BSP, ACME e torneira

Tipo de rosca de saída:

• NPT, BSP ou ACME

Saídas NPT, BSP ou ACME aumentadas:

• Disponíveis em juntas articuladas de 1" (2,5 cm) e 1¼" (3,2 cm) para ligações a muitos rotores com tamanhos de entrada de 1¼" (3,2 cm) e 1½" (3,8 cm) respetivamente (não são necessários adaptadores adicionais)

Configurações de entrada:

• Ligações padrão de montagem lateral ou superior às linhas laterais

Configuração de saída:

• Simples superior ou tripla superior para maior flexibilidade no posicionamento dos rotores

Classificação de pressão:

• 315 psi (21,7 bar) a 73 ˚F (22,8 ˚C)

Entrada ACME reduzida:

• Disponível em juntas articuladas com diâmetro de 1¼" (3,2 cm) para ligação a um tê de serviço ACME de 1½" (3,8 cm)

Características do caudal superiores.

• O desenho inovador de cotovelo varrido reduz a perda de pressão em 50 por cento quando comparado com outras juntas articuladas.

Excelente integridade estrutural.

• Reduz os custos associados a falhas resultantes de fadiga.

Proteção por O-ring duplo.

• Proporciona uma melhor vedação, assegurando que as juntas são mantidas limpas, podendo ser reposicionadas mais facilmente.

Saída ACME modificada.

• Melhora a segurança ao perder o acoplamento do vedante antes de perder o acoplamento da rosca durante a remoção do rotor.

Codificação por cores e marcações de tamanho distintas.

• Reduza os custos, eliminando erros e melhorando a eficiência da instalação com uma rápida identificação do tamanho no local de trabalho.

Entradas roscadas sobredimensionadas.

• Facilitam o aperto manual e as instalações cegas (debaixo de água). Reduzem também o risco de possíveis danos causados por aperto excessivo com chave.

Encontre a solução ideal para as suas necessidades de juntas articuladas neste configurador: Configurador de Juntas Articuladas
